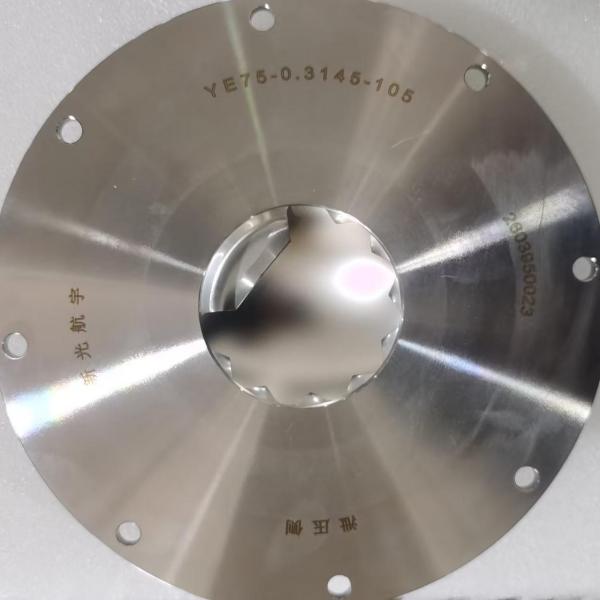

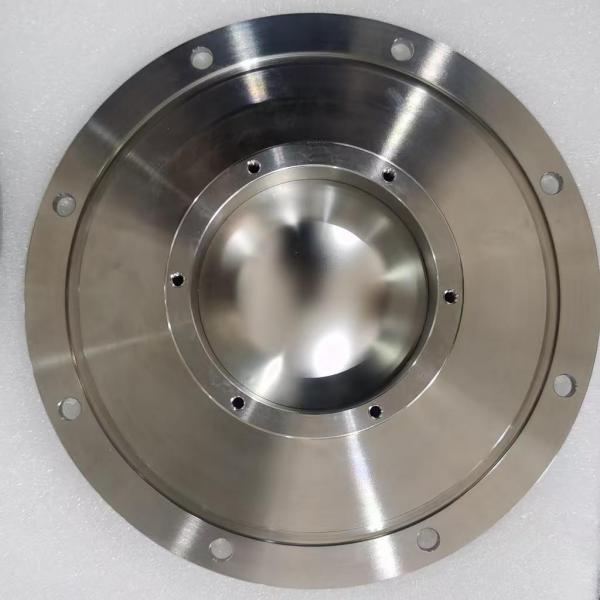

Présentation du produit :
Les disques de rupture pour réseaux électriques sont des dispositifs de décharge de surpression à usage unique et non réarmables, principalement installés dans les transformateurs et les appareillages de commutation isolés au gaz (GIS). Ils conviennent aux dispositifs à disques de rupture des systèmes insulaires refroidis par air des centrales thermiques ; aux dispositifs de sécurité spéciaux à disques de rupture pour appareillages de commutation électriques combinés entièrement fermés (GIS), appareillages de commutation haute tension (C-GIS), transformateurs et parafoudres ; ainsi qu’aux dispositifs à disques de rupture équipant des batteries lithium-ion pour véhicules électriques et des éoliennes.
Avantages du disque de rupture pour système d'alimentation :
1. Réponse rapide.
La vitesse d'activation de ce disque de rupture haute pression peut atteindre la milliseconde, lui permettant de se rompre instantanément pour soulager la pression en cas de surpression interne. Des tests ont démontré qu'en cas de défaut du transformateur, la vitesse de rupture et l'efficacité de ce disque sont supérieures à celles des soupapes de sûreté classiques, prévenant ainsi efficacement les risques d'explosion.
2. Pression contrôlable.
En usinant avec précision des rainures de forme spécifique sur le diaphragme, l'écart de pression d'éclatement peut être contrôlé à ±5 % près. Cette conception réduit les risques de projection de débris lors des surpressions.
3. Non fragmentant.
Grâce à sa conception structurelle arquée, le disque se déchire avec précision le long de points de faiblesse prédéfinis lors de l'éclatement, formant une ouverture régulière sans générer de fragments. Ceci est essentiel pour protéger les équipements en aval et réduire les risques d'obstruction des canalisations ou d'endommagement des composants.
4. Bonne étanchéité.
Ce disque de rupture de pression Ce système permet d'obtenir une étanchéité parfaite, idéale pour les équipements exigeant une étanchéité à l'air maximale, tels que les systèmes GIS et les appareillages haute tension. De plus, l'utilisation de matériaux comme l'acier inoxydable, l'Hastelloy et l'acier duplex avec revêtements anticorrosion assure une résistance durable à l'humidité, à la condensation et aux milieux corrosifs.
5. Longue durée de vie.
Les disques de rupture pour équipements électriques ont une longue durée de vie et ne cèdent pas à la fatigue même dans des conditions de haute pression.
Applications des disques de rupture pour les systèmes électriques.
1. Peut être utilisé dans les systèmes de transformateurs.
Il s'agit là d'un des scénarios d'application les plus courants des disques de rupture dans les réseaux électriques. Lorsqu'un transformateur haute tension subit un défaut interne, si la pression ne peut être relâchée à temps, la cuve d'huile peut facilement se déformer, voire se rompre, ce qui peut entraîner des explosions.
2. Peut être utilisé dans les systèmes de turbines.
Les disques de rupture utilisés dans les systèmes énergétiques jouent un rôle important dans la protection contre les surpressions des turbines, contribuant principalement à prévenir les dommages mécaniques causés par une pression d'échappement excessive. Parmi leurs applications spécifiques, on peut citer la prévention des explosions dans les cylindres basse pression et les vannes atmosphériques.
3. Peut être utilisé dans les chaudières et les systèmes à vapeur.
La plupart des centrales thermiques et nucléaires utilisent la production de vapeur sous pression pour actionner les turbines et les générateurs. Les disques de rupture utilisés dans les systèmes électriques contribuent à maintenir des niveaux de pression de fonctionnement sûrs dans les chaudières et les canalisations de vapeur et de condensats.
4. Peut être utilisé dans les appareillages de commutation.
Les appareillages de commutation entièrement isolés au gaz (GIS), les appareillages de commutation haute tension (C-GIS), les transformateurs, les parafoudres et autres équipements peuvent être équipés de disques de rupture pour équipements électriques afin d'assurer leur sécurité. Ces dispositifs exigent une étanchéité parfaite, et l'étanchéité absolue des disques de rupture haute pression est primordiale.
5. Peut être utilisé dans les systèmes de stockage et de distribution de carburant.
Adaptées aux réservoirs de stockage de produits pétroliers liquides, de biocarburants, de gaz naturel et de propane, ainsi qu'aux silos à charbon contenant des poussières combustibles, les pompes pour carburants liquides, les pompes d'alimentation en produits chimiques pour la régulation du combustible et de l'eau de chaudière, et les pompes de circulation d'eau de refroidissement utilisent des disques de rupture haute pression pour prévenir les surpressions au refoulement, soulager la contre-pression et réduire les risques d'endommagement des pompes, des vannes et des instruments de mesure.
Informations pertinentes à prendre en compte dans le secteur de l'énergie :
Lors de l'utilisation de disques de rupture dans les systèmes électriques, il convient de porter une attention particulière à la sélection, à l'installation, à la maintenance et à la gestion de la sécurité afin de garantir leur capacité à libérer la pression de manière fiable en cas de surpression, protégeant ainsi la sécurité des équipements.
1. Sélection : Cela comprend l'adaptation de la pression (la pression d'éclatement minimale des disques de rupture utilisés dans les systèmes électriques doit être 1,1 fois supérieure à la pression de service normale de l'équipement), l'adaptabilité à la température (choisir des matériaux résistants aux hautes températures tels que l'acier inoxydable ou les alliages à base de nickel pour assurer la stabilité de la pression d'éclatement à la température de conception) et la compatibilité avec le milieu (choisir des matériaux résistants à la corrosion), entre autres.
2. Spécifications d'installation : Cela comprend l'orientation et la position (faciles à inspecter et à remplacer, loin des sources de chaleur ou de vibrations), le raccordement de la canalisation (doit être dégagé, sans coudes brusques ni blocages), l'étanchéité et la fixation (pour éviter qu'une surpression locale ne provoque la rupture du disque), etc.
3. Maintenance et remplacement : Des inspections régulières sont nécessaires ; respecter les cycles de remplacement (2 à 3 ans, 1 à 2 ans en milieu corrosif ou dans des conditions de température et de pression élevées) ; assurer une utilisation en toute sécurité (l'arrêt et la dépressurisation doivent être effectués lors du remplacement) ; après le remplacement, revérifier l'orientation d'installation et l'étanchéité avant la mise en service.
Ces méthodes permettent d'améliorer efficacement la sécurité des systèmes dans le secteur de l'énergie et de réduire les risques liés aux surpressions. Parallèlement, les entreprises doivent renforcer la formation de leurs employés en matière de sécurité afin d'améliorer leurs connaissances sur l'utilisation des disques de rupture.

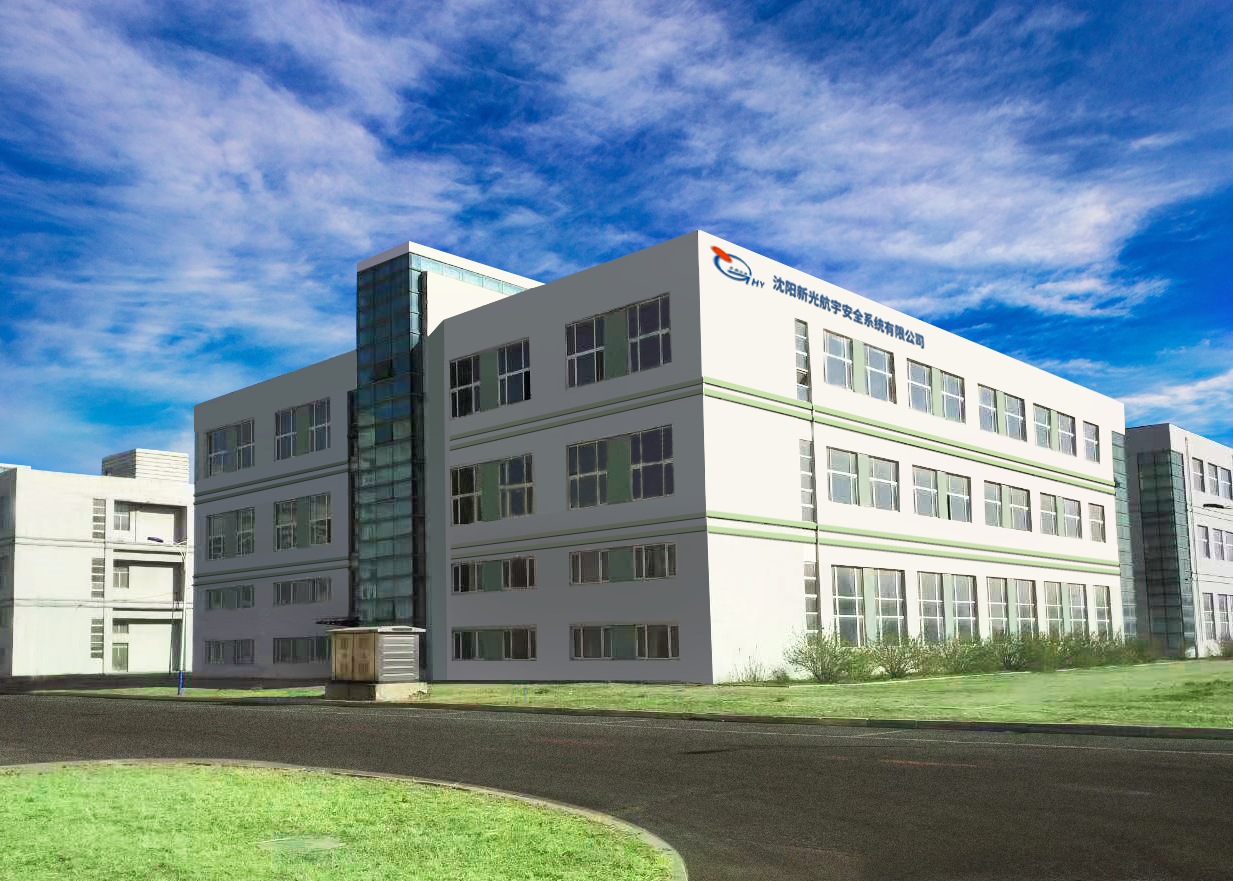

Présentation de l'entreprise :
La société Shenyang Xinguang Aerospace Safety System Co., Ltd. a été créée en 1959 et est le premier fabricant professionnel en Chine après la fondation de la République populaire de Chine, spécialisé dans la conception, la fabrication, la vente et le service intégrés de dispositifs de sécurité à disque de rupture.
En 1986, la société a obtenu la licence de fabrication de dispositifs de rupture de disque délivrée par le ministère du Travail, et en 2000, elle a été reconnue comme entreprise de haute technologie par le département provincial des sciences et technologies. Forte de plus de 60 ans d'expérience, grâce à une technologie de pointe, une qualité rigoureuse et des équipements ultramodernes, la société est devenue une marque de référence dans le domaine des systèmes de sécurité.
Parallèlement, forte de son expertise technique de longue date dans le domaine des disques de rupture, la société a été la première à lancer une gamme de disques de rupture spécialement conçus pour les réseaux électriques. Ce produit a été utilisé avec succès dans de nombreux sous-secteurs, tels que les centrales thermiques, les centrales à gaz et le transport et la transformation d'énergie, et a reçu la reconnaissance de nombreuses entreprises du secteur de l'énergie et d'entrepreneurs généraux. Shenyang Xinguang continuera d'offrir à ses clients une technologie de pointe et des produits de haute qualité.
Avantages du Xinguang :
En tant que fabricant professionnel de disques de rupture, nous proposons les mêmes produits et services que nos concurrents ; les défis techniques et les services que d’autres ont du mal à relever, nous pouvons également les assurer, notamment dans les domaines suivants :
1. Technologie professionnelle et certification internationale.
Depuis sa création, l'entreprise a obtenu 40 brevets nationaux et tous ses produits ont passé avec succès les certifications internationales afin de répondre aux exigences réglementaires du marché mondial. En particulier, les disques de rupture de pression pour réseaux électriques sont rares sur le marché, mais notre technologie nous a permis de développer avec succès des produits spécifiquement adaptés au secteur de l'énergie.
2. Solutions personnalisées.
Notre entreprise dispose d'une importante capacité de production, d'une technologie de pointe et d'une équipe fiable, nous permettant de fournir à nos clients des solutions de disques de rupture personnalisées, adaptées aux besoins spécifiques de chaque secteur et client. Pour les commandes en gros, nous vous proposons les prix les plus avantageux et espérons établir une collaboration durable et fructueuse.
3. Services complets.
Nous fonctionnons selon un modèle complet de service avant et après-vente, offrant à nos clients un service unique couvrant tout, du conseil technique et de la sélection des produits jusqu'à l'assistance après-vente. De plus, un représentant commercial dédié vous sera personnellement attribué pour répondre à vos besoins spécifiques. Vous pouvez vous attendre à recevoir une réponse à votre demande dans les 12 heures, voire dans l'heure qui suit, en nous remerciant toutefois de votre compréhension concernant les éventuels retards dus aux décalages horaires.
Nous sommes convaincus que, qu'il s'agisse des performances des produits, du budget d'acquisition, du support technique ou du service après-vente, Shenyang Xinguang Aerospace Safety System Co., Ltd. peut vous apporter une aide pratique et efficace.
FAQ.
1. Comment la qualité des disques de rupture est-elle garantie ?
Nos disques de rupture sont soumis à un processus de contrôle qualité rigoureux, comprenant l'inspection des matières premières, la surveillance du processus de production et des tests complets du produit final.
2. Quels sont les avantages de l'utilisation de disques de rupture dans les systèmes électriques ?
Les disques de rupture pour systèmes électriques sont des disques de rupture haute pression capables d'assurer une décompression rapide de l'ordre de la milliseconde, empêchant ainsi efficacement les explosions dans les transformateurs, les GIS et autres équipements.
3. Quelles précautions doivent être prises lors de l'utilisation d'un disque de rupture haute pression dans les systèmes électriques ?
Il est interdit d'installer sur le disque de rupture tout dispositif susceptible d'en restreindre le fonctionnement, afin de garantir sa rupture libre en cas de surpression. Si le disque de rupture est utilisé en série avec une soupape de sécurité, le dispositif indicateur de pression situé entre eux doit être contrôlé régulièrement afin de prévenir toute pression anormale dans la chambre intermédiaire.
