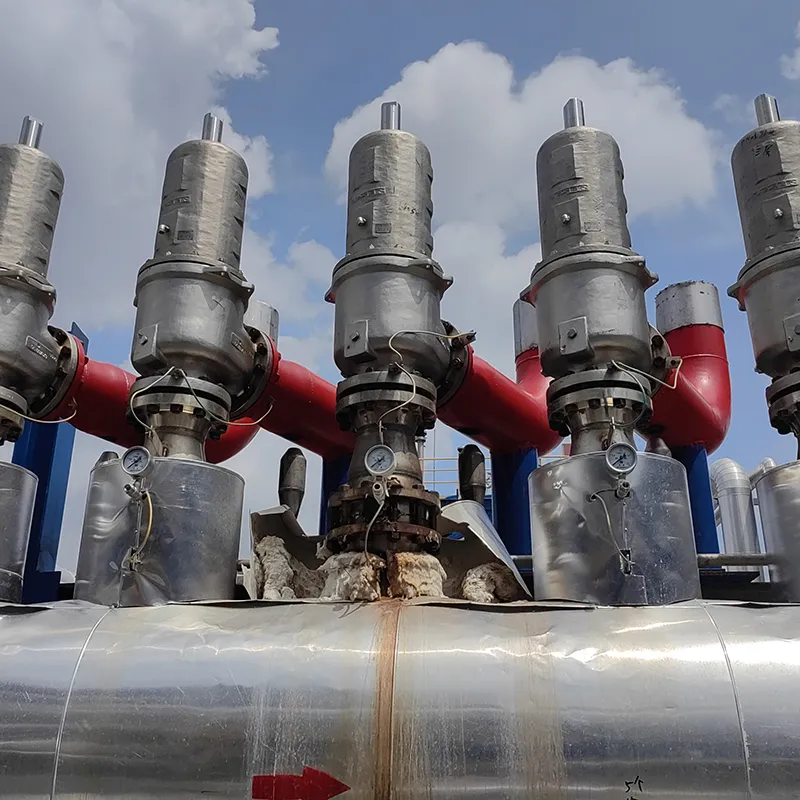

Disques de rupture Les soupapes de sécurité et les clapets anti-retour sont deux dispositifs de protection des procédés utilisés dans les appareils à pression ou les canalisations. Une soupape de sécurité fonctionne comme une porte de ville : elle s'ouvre pour relâcher la pression en cas de surpression et se referme automatiquement une fois la pression revenue à la normale. Un clapet anti-retour, quant à lui, fonctionne comme un mur d'enceinte : lorsque la pression dépasse la limite autorisée, il se rompt pour la soulager et ne se réarme pas automatiquement. Leurs caractéristiques et leurs applications diffèrent sensiblement, et les informations suivantes vous aideront à mieux les comprendre.
Comparaison entre les soupapes de sécurité et les disques de rupture.
Vous trouverez ci-dessous une analyse de leurs différences à travers un tableau comparatif détaillé :
Soupape de sécurité | Rupture du disque | |
Principe de fonctionnement | Le disque de la vanne est maintenu fermé par des forces telles que la force d'un ressort. Lorsque la pression du fluide dépasse la force du ressort, le disque s'ouvre pour relâcher la pression ; une fois la pression revenue à la normale, la force du ressort le referme automatiquement. | L'élément faible, calculé avec précision, se déforme plastiquement ou se cisaille et se rompt sous la pression nominale, ouvrant ainsi le canal de libération. |
Durée de vie | Peut être activé à plusieurs reprises, mais les performances se dégraderont après plusieurs utilisations. | À usage unique ; doit être remplacé après rupture. |
Performance d'étanchéité | Étanchéité relative. Une surface d'étanchéité existe entre le disque et le siège de la soupape, et une légère fuite peut se produire en position fermée. | Étanchéité parfaite. La membrane métallique assure une étanchéité optimale, sans aucune fuite. |
vitesse de réponse et capacité d'émission | La réponse est relativement lente (en raison de la hauteur d'ouverture et du processus), et la capacité d'émission est limitée par la structure et la hauteur d'ouverture. | Action rapide, large zone de décharge, capacité de décharge élevée. |
adaptabilité des médias | Fragile. Se bloque, se coince ou se corrode facilement sous l'effet de fluides visqueux, corrosifs ou particulaires, ce qui peut entraîner une défaillance de la vanne. | Robuste. Des matériaux spéciaux (tels que l'Hastelloy, le graphite, etc.) peuvent être sélectionnés pour traiter des milieux à haute viscosité, sujets à la cristallisation, hautement corrosifs ou contenant des particules. |
Complexité structurelle | La structure est complexe et se compose de plusieurs éléments de précision tels que le corps de la soupape, la plaque de soupape, le ressort et le mécanisme de réglage. | Structure simple, sans pièces mobiles. |
Coût | Les coûts initiaux et les coûts d'entretien sont élevés, mais le système est réutilisable et les coûts d'exploitation à long terme peuvent être inférieurs. | Le coût initial est faible, mais il y a un coût de remplacement après chaque intervention. |
Après la comparaison ci-dessus, vous constaterez qu'une fois la soupape de sécurité installée, l'installation de larupture du disque Il ne faut pas non plus négliger ce point. Si le disque de rupture est mal installé, mal choisi ou si l'espacement entre celui-ci et la soupape de sécurité est incorrect, il risque de ne pas se rompre pour relâcher la pression de manière rapide et précise en cas de surpression du système, ce qui pourrait engendrer des risques encore plus importants pour la sécurité.
Pourquoi ne peut-on pas se fier uniquement à la soupape de sécurité ?
Conformément à la norme GB150 « Récipients sous pression », tous les récipients sous pression susceptibles de subir une surpression en cours de fonctionnement doivent être équipés de dispositifs de décompression. Par conséquent, l'installation de disques de rupture est primordiale dans les secteurs de la chimie, de la métallurgie, du nucléaire, de la lutte contre l'incendie, de l'aéronautique et autres. Seule une installation correcte des disques de rupture et la vérification de leur bon fonctionnement, assurant une décompression efficace, permettent aux soupapes de sécurité et aux disques de rupture de constituer un véritable système de double sécurité.
1. Assure la défense physique finale.

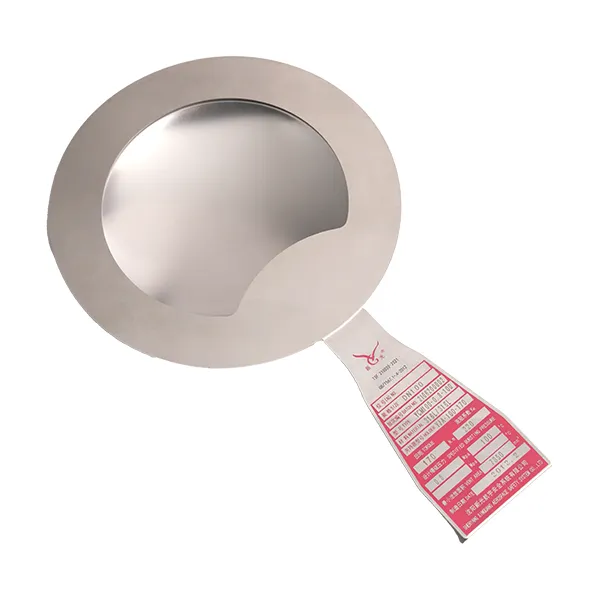

Les soupapes de sécurité peuvent tomber en panne suite à un blocage, une fuite, la corrosion du ressort, ou pour d'autres raisons. Un disque de rupture ne comporte aucune pièce mobile et son fonctionnement repose sur l'épaisseur et le matériau de sa membrane pour contrôler précisément la pression d'éclatement. Lorsque la pression dépasse instantanément la limite, le disque se rompt instantanément et complètement pour relâcher la pression, constituant ainsi la dernière protection physique et fiable du système.
2. Protège la soupape de sécurité et prolonge sa durée de vie.
Dans les milieux corrosifs, cristallisants, chargés de particules ou à haute viscosité, le contact direct avec le fluide peut facilement endommager, obstruer ou provoquer une défaillance de la soupape de sécurité. L'installation d'un disque de rupture permet d'isoler le fluide dangereux, limitant ainsi le contact de la soupape de sécurité aux seuls signaux de pression propres. Ceci réduit considérablement la fréquence de maintenance et de remplacement, et permet de réaliser des économies sur les équipements.
3. Assure l'étanchéité et réduit les émissions.
Quelle que soit la précision d'usinage du noyau et du siège d'une soupape de sécurité, il subsiste théoriquement toujours une légère fuite (notamment pour les gaz). Un disque de rupture, constitué d'une membrane unique en métal dense ou en composite, assure une étanchéité absolue. Pour les fluides hautement toxiques, fortement corrosifs, coûteux ou soumis à une réglementation environnementale stricte, seul un disque de rupture garantit une étanchéité parfaite et durable.
4. Réponse extrêmement rapide.
Une soupape de sécurité nécessite une pression suffisante pour vaincre la force du ressort et s'ouvrir, ce qui engendre un délai d'ouverture de quelques millisecondes à quelques secondes. Une fois la pression de déclenchement atteinte, le diaphragme d'un disque de rupture s'ouvre presque instantanément (en quelques microsecondes), offrant une surface de libération maximale. En cas de montée en pression rapide due à des explosions, des réactions chimiques incontrôlées ou des situations similaires, une soupape de sécurité est tout simplement trop lente ; seul un disque de rupture peut alors protéger les équipements et le personnel.
5. Forte adaptabilité, compensant les lacunes de la soupape de sécurité.
Dans des environnements tels que les hautes températures (supérieures à 500 °C), les basses températures (cryogéniques), le vide poussé, une viscosité élevée ou des milieux sujets à la polymérisation, les ressorts, les joints et les mécanismes de fonctionnement des soupapes de sécurité peuvent se rompre. La structure simple et les matériaux de choix (graphite, tantale, Hastelloy, etc.) d'un disque de rupture lui permettent de fonctionner de manière fiable dans des conditions où les soupapes de sécurité sont inadaptées.
Soupapes de sécurité etrupture discale Les disques de rupture diffèrent par leur principe, leurs performances, leur rapidité de réponse et les fluides compatibles ; ils ne sont pas interchangeables mais fonctionnellement complémentaires. Une installation correcte des disques de rupture compense efficacement les insuffisances des soupapes de sécurité, créant ainsi le double mécanisme de protection contre la surpression exigé par les normes GB/T 567 et TSG 21. Pour toute information concernant le choix et l’installation des disques de rupture, n’hésitez pas à nous contacter.
