Dans le domaine de la sécurité industrielle, la précision est primordiale. Lorsqu'il s'agit de systèmes fonctionnant à des pressions minimales, les dispositifs de décharge standard manquent souvent de la sensibilité nécessaire pour prévenir les défaillances catastrophiques. C'est là que…rupture à basse pressioncs (également appelés disques de rupture) deviennent indispensables.
Conçus pour assurer une décompression instantanée à des niveaux de pression extrêmement bas (souvent de l'ordre du millibar [mbar] ou de quelques PSI), ces dispositifs protègent aussi bien les réservoirs de stockage massifs que les cuves pharmaceutiques fragiles. Ce guide explore la technologie, les applications et les avantages stratégiques de leur mise en œuvre.disque de rupture à basse pressions dans votre infrastructure.
Qu'est-ce qu'une hernie discale à basse pression ?

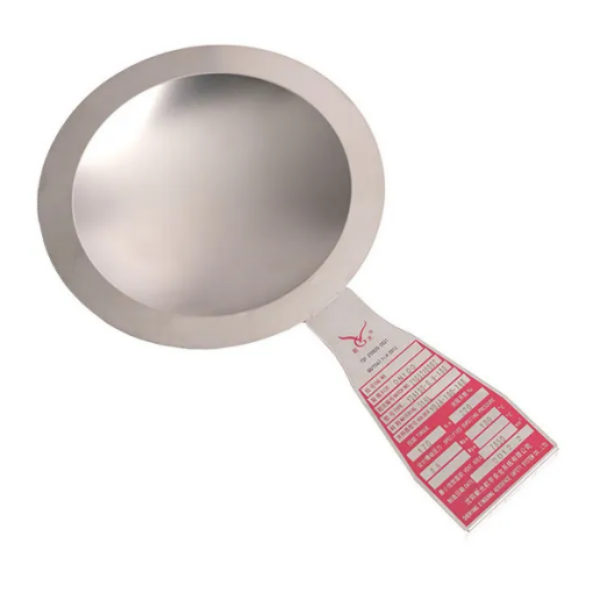

UNdisque de rupture à basse pression Il s'agit d'un dispositif de sécurité à usage unique et non refermable, conçu pour éclater à une pression différentielle prédéterminée. Contrairement aux disques haute pression qui reposent sur la résistance à la traction de métaux épais, les versions basse pression sont conçues avec des mécanismes sophistiqués — tels que des couches composites ou des mécanismes de flambage spécialisés — afin de garantir la précision même lorsque la pression exercée est minimale.
Comment ça marche :
La plupart des disques basse pression modernes utilisent une conception à flambage inversé ou composite. Dans un système à flambage inversé, le disque est bombé vers la source de pression. Lorsque la pression atteint la limite prédéfinie, le dôme s'affaisse (flambe) et est projeté contre une structure de coupe ou une ligne pré-entaillée, s'ouvrant complètement en quelques millisecondes. Cette conception est très résistante à la fatigue et peut supporter des pressions de service jusqu'à 90-95 % de sa pression d'éclatement.
Principales caractéristiques techniques.
Plage de pression d'éclatement : Généralement de 0,1 PSI (7 mbar) à 15 PSI (1 bar).
Diversité des matériaux : Les options comprennent des revêtements en acier inoxydable 316, Hastelloy, Monel et fluoropolymère (PTFE) pour une résistance extrême à la corrosion.
Tolérances de précision : Une fabrication spécialisée permet d'atteindre des tolérances d'éclatement aussi serrées que +/- 5 %.
Applications critiques des disques de rupture à basse pression :
Les environnements à basse pression sont plus courants qu'on ne le pense, notamment dans les industries où le stockage atmosphérique est la norme.
1. Protection du réservoir de stockage (vide et surpression) :
Les grands réservoirs de stockage sont étonnamment fragiles. Une légère surpression peut provoquer leur rupture, tandis qu'une légère dépression (créée lors du pompage du liquide ou d'un refroidissement brutal) peut entraîner leur implosion.disques de rupture à basse pressionfournir une protection bidirectionnelle dans les modèles bidirectionnels, protégeant contre les deux scénarios avec un seul appareil.
2. Transformation chimique et pharmaceutique :
Dans les réacteurs manipulant des produits chimiques volatils ou des agents biologiques sensibles, le maintien d'une pression stable est crucial. Les disques de basse pression garantissent que, en cas d'emballement de la réaction ou d'obstruction d'un évent, le système est dépressurisé avant que l'intégrité structurelle de la cuve ne soit compromise.
3. Traitement des déchets et biogaz :
Les digesteurs de biogaz fonctionnent à très basse pression. L'accumulation de méthane et de CO2 doit être gérée avec soin. Les disques de rupture de ces systèmes constituent un dernier dispositif de sécurité en cas de défaillance des vannes de régulation de pression principales.
Avantages du choix de disques de rupture à basse pression :
Pourquoi choisir un disque de rupture plutôt qu'une soupape de sécurité traditionnelle (SRV) pour les applications basse pression ?
Comparaison rapide : Disques de rupture vs. Soupapes de sécurité (SRV).
Fonctionnalité | Rupture du disque | Soupape de sécurité (SRV) |
coût initial | Faible à modéré | Haut |
Entretien | Minimal (À remplacer après éclatement) | Élevé (Contrôles et rodage périodiques) |
Étanchéité | Excellent (étanchéité parfaite) | Sujet à des frémissements ou à des fuites |
Temps de réponse | Instantané (<2-5 millisecondes) | Plus lent (inertie mécanique) |
Réutilisabilité | Non refermable (à usage unique) | Refermeture (réarmement automatique) |
résistance à la corrosion | Excellent (alliages exotiques faciles à utiliser) | Cher (les pièces internes nécessitent une protection) |
Solides/Boues | Bonne maniabilité (pas de pièces qui se bouchent) | Sujet au collage ou au blocage |
Solides/Boues | Compact et léger | Encombrant et lourd |
Précision et fiabilité :
Sans pièces mobiles susceptibles de se gripper ou de se corroder, un disque de rupture assure une étanchéité parfaite jusqu'à sa rupture. Ceci est essentiel pour prévenir les infiltrations ou les fuites souvent constatées dans les vannes à ressort basse pression.
Rapport coût-efficacité :
Les disques de rupture ont généralement un prix d'achat initial et des coûts d'entretien inférieurs à ceux des SRV. Ils ne nécessitent pas les mêmes contrôles et le même rodage fréquent des sièges de soupape.
Résistance à la corrosion et longévité des matériaux :
Parce qu'ils peuvent être fabriqués ou revêtus d'alliages et de polymères exotiques, les disques de rupture sont souvent la seule solution viable pour la manipulation de fluides hautement corrosifs à basse pression, là où une vanne métallique pourrait tomber en panne ou se bloquer.
Comment choisir le bon disque de rupture basse pression :
Choisir le bon disque ne se limite pas à connaître sa pression d'éclatement. Pour garantir une compréhension technique approfondie et une sécurité d'utilisation optimale, tenez compte des facteurs suivants :
Définition de la pression d'éclatement et de la tolérance :
Vous devez spécifier la pression d'éclatement définie à une température correspondante. Les propriétés des métaux varient avec la chaleur ; un disque qui éclate à 5 PSI à 70 °F peut éclater à 4,2 PSI à 300 °F.
Facteurs environnementaux : Médias et température :
Le fluide est-il liquide, gazeux ou multiphasique ? Y a-t-il un risque de polymérisation ou d'obstruction du disque ? Pour les systèmes basse pression, le coefficient de résistance à l'écoulement (Kr) est essentiel pour garantir qu'en cas de rupture du disque, la zone de décharge soit suffisamment grande pour permettre une évacuation rapide du volume.
Conclusion : Partenariat pour la sécurité industrielle :
disques de rupture à basse pressionIls constituent un élément petit mais essentiel du système de sécurité de toute installation industrielle moderne. En assurant une étanchéité parfaite et une sécurité intégrée de haute précision, ils protègent des actifs valant des milliards de dollars et, plus important encore, des vies humaines.
