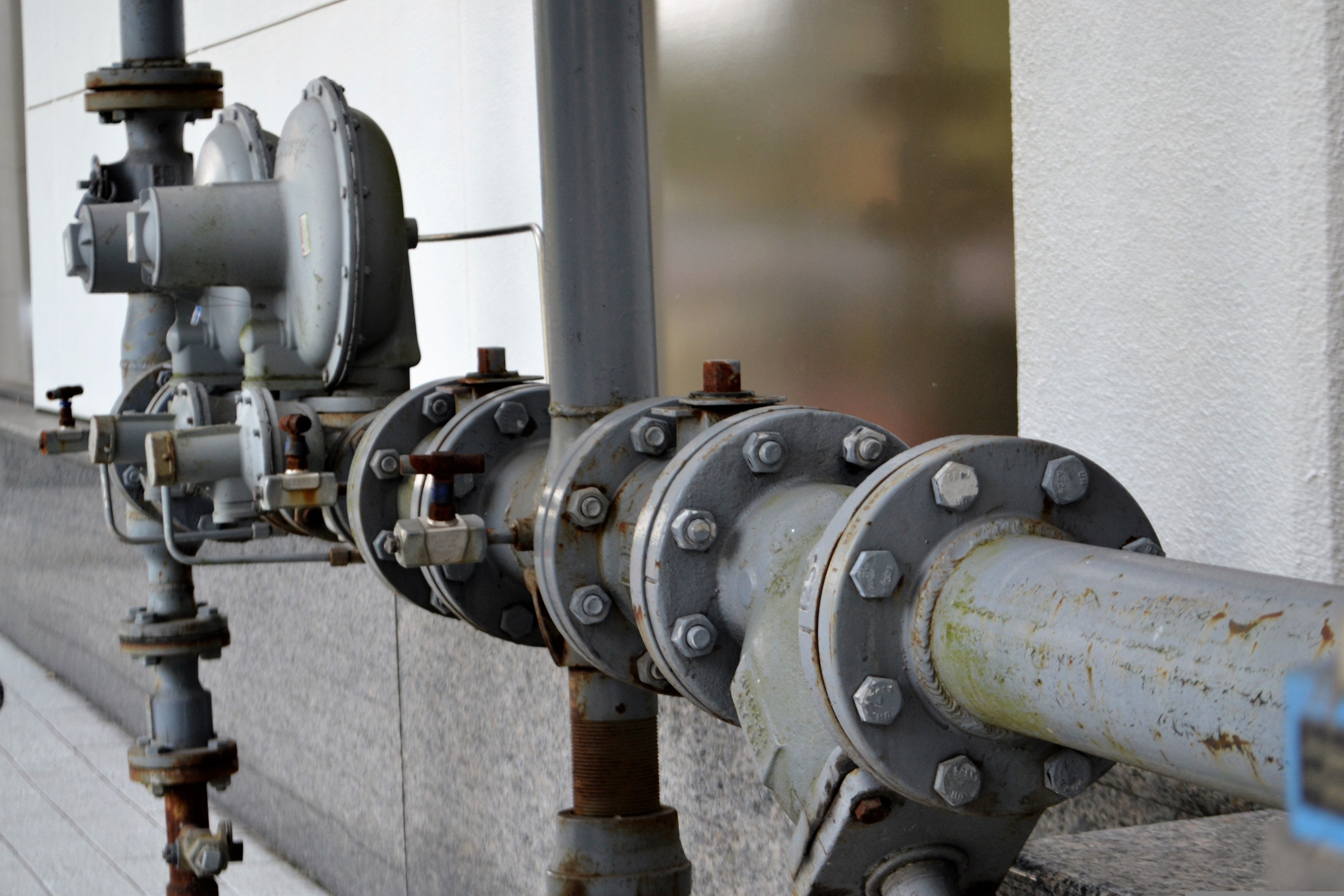

Dans le domaine de la sécurité des procédés industriels, la protection des systèmes de tuyauterie et des récipients sous pression contre les surpressions catastrophiques est primordiale. Pour ce faire, les ingénieurs de procédés s'appuient sur des dispositifs de limitation de pression (DLP). Les deux dispositifs incontournables de cette catégorie sont la soupape de sûreté (PRV/PSV) et le disque de rupture (Disque éclatant).
Bien que les deux dispositifs servent le même objectif final — protéger votre installation contre une explosion —, leur fonctionnement repose sur des principes mécaniques fondamentalement différents. Choisir le mauvais dispositif peut entraîner d'importantes émissions fugitives, des coûts d'équipement considérables ou compromettre la sécurité.
Dans ce guide de sélection ultime, nous comparons le disque de rupture au PRV, en analysant leurs avantages, leurs inconvénients et leurs scénarios d'application idéaux.
La soupape de décharge de pression (PRV) : le gardien de la fermeture.
Une soupape de décharge de pression est un dispositif mécanique qui utilise généralement un ressort puissant ou un mécanisme pilote pour maintenir un disque contre un siège de buse. Lorsque la pression du système dépasse la force du ressort, la soupape s'ouvre pour évacuer le gaz ou le liquide.
Avantages d'un PRV :
Capacité de refermeture : C’est le principal atout de la soupape de sûreté. Une fois la surpression passée et la pression du système redescendue en dessous du seuil de purge, le ressort referme la soupape. Ceci évite la perte totale du fluide de procédé et permet à l’installation de continuer à fonctionner sans arrêt complet.
Tests en ligne : les soupapes de sûreté peuvent souvent être testées et calibrées sur place sans avoir besoin de rompre le joint du procédé.
Inconvénients d'un PRV :
Fuites inhérentes : Conformément aux normes API, les soupapes de sûreté présentent un taux de fuite admissible. Composées de pièces métalliques mobiles et de ressorts, elles sont rarement parfaitement étanches. Avec le temps, une légère ébullition à proximité de la pression de consigne provoque des émissions fugitives.
Coût d'investissement élevé : les soupapes de sûreté sont des ensembles mécaniques complexes et lourds. Si votre procédé exige des matériaux exotiques (comme l'Hastelloy ou le titane) pour résister à la corrosion, le coût d'une soupape de sûreté en métal exotique massif peut être astronomique.
Sensible au colmatage : les pièces mobiles internes et les buses peuvent facilement se bloquer sous l'effet de fluides visqueux, de polymères ou de milieux cristallins.
Le disque de rupture : la barrière sacrificielle.
Un disque de rupture est une pièce solide en métal ou en graphite, usinée avec précision, conçue pour se rompre instantanément à une pression et une température prédéterminées. Il s'agit d'un dispositif non refermable.
Avantages d'un disque de rupture :
Zéro fuite : Fabriqué d’un seul tenant et sans pièces mobiles, le disque de rupture garantit une étanchéité parfaite. Ce point est absolument crucial lors de la manipulation de gaz hautement toxiques, mortels ou extrêmement coûteux (comme l’hydrogène ou l’hélium).
Temps de réponse instantané : un disque de rupture s’ouvre en quelques millisecondes. Il est nettement supérieur à une soupape de sûreté pour la protection contre les pics de pression rapides, les déflagrations ou les réactions exothermiques incontrôlées.
Solution économique pour les matériaux exotiques : un disque de rupture ne nécessite qu’une fine feuille de métal. Par conséquent, l’utilisation d’un disque de rupture en tantale ou en Inconel représente un coût bien inférieur à celui d’une soupape de sûreté exotique de taille similaire.
Surface de traitement lisse : les disques ne présentent aucune aspérité interne. Ils sont très résistants à l’accumulation de polymères et se nettoient facilement, ce qui les rend idéaux pour les applications pharmaceutiques hygiéniques.
Inconvénients d'un disque de rupture :
Système non réparable : lorsqu’un disque éclate, il est irrémédiablement détruit. Il est alors nécessaire d’arrêter, de dépressuriser et d’ouvrir l’ensemble du système pour remplacer le disque avant de pouvoir reprendre son fonctionnement. Cette interruption de service peut s’avérer coûteuse.
Sensibilité à la fatigue : Selon leur conception (à action directe), les disques peuvent être sensibles aux cycles de pression importants et se fatiguer au fil du temps.
Le compromis ultime : le fonctionnement en série.
Que faire si vous avez besoin de l'étanchéité parfaite et de la résistance chimique d'un disque de rupture, mais aussi de la capacité de refermeture et d'économie de fluide d'une soupape de sûreté ? La section VIII de l'ASME vous permet de les utiliser ensemble.
Installation d'unDisque de rupture en amont d'unPRVest considéré comme la référence en matière de sécurité des procédés. Le disque de rupture agit comme une barrière étanche, protégeant les composants internes coûteux de l'appareil.PRVen cas de présence de fluides de process corrosifs ou visqueux. Lors d'une surpression, le disque éclate, permettant à la soupape de sûreté d'évacuer la pression puis de se refermer brusquement, préservant ainsi le reste du lot.
