Lors du choix d'un disque de rupture pour un processus industriel à enjeux élevés, les ingénieurs de procédés sont souvent confrontés à un choix architectural fondamental : le système doit-il utiliser un disque à action directe (chargé en tension) ou un disque à action inverse (chargé en compression) ?
Bien que les deux modèles soient conçus pour éclater à une pression précise et protéger vos réservoirs sous pression, leurs mécanismes internes dictent des caractéristiques de performance très différentes, notamment en ce qui concerne la longévité dans des environnements à pression cyclique.
Si votre installation est sujette à des ruptures prématurées de disques dues aux pulsations de pression, la solution réside dans la compréhension de la fatigue des métaux. Dans cette analyse technique, nous expliquons pourquoi le disque à effet inverse est le champion incontesté de la durée de vie en fatigue.

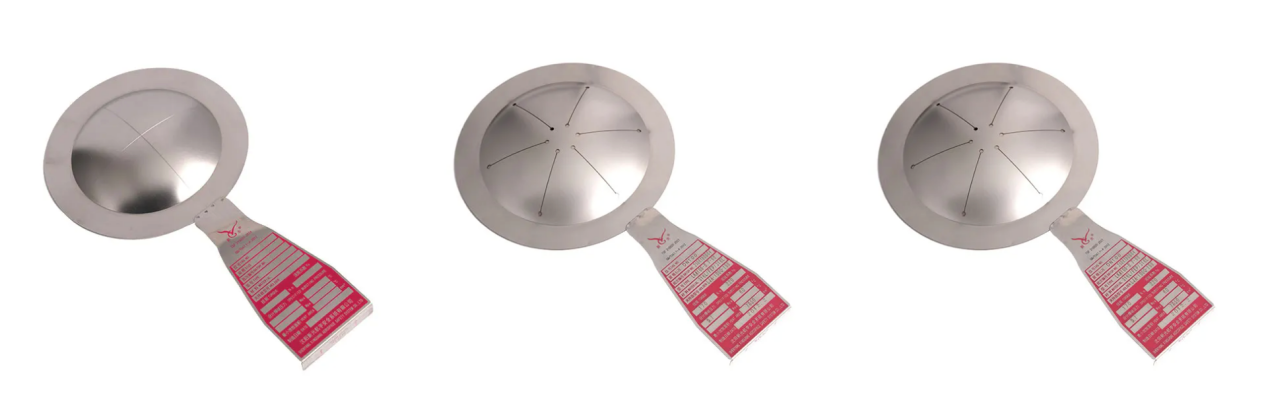

Mécanismes des disques de rupture à action directe.
Le disque de rupture à action directe est le modèle classique et traditionnel. Dans cette configuration, la pression de procédé est appliquée sur la face concave (la partie intérieure concave) du dôme du disque.
Lorsque la pression du système augmente, le dôme métallique s'étire vers l'extérieur. Le matériau est alors soumis à une forte contrainte de traction. Lorsque la pression atteint la limite prévue, la résistance à la traction du métal est dépassée et le disque se déchire, souvent le long de lignes pré-découpées ou simplement en dépassant la limite d'élasticité du matériau.
Le problème de fatigue lié à la tension.
Du fait de la tension constante exercée sur le métal par la pression du procédé, les disques à action directe sont très sensibles à la fatigue du métal. Si votre procédé utilise des pompes volumétriques, des fermetures de vannes rapides ou des cycles fréquents de pressurisation/dépressurisation, le dôme du disque se comporte comme un ballon soumis à des gonflages et dégonflages répétés.
Ce micro-étirement fragilise la structure granulaire de l'alliage métallique au fil du temps. Pour éviter cette fatigue prématurée, les disques à actionnement avant sont limités à un taux de fonctionnement inférieur, généralement de 70 % à 80 %. Cela signifie que si votre disque est conçu pour éclater à 100 PSI, sa pression de fonctionnement quotidienne normale ne doit jamais dépasser 70 à 80 PSI. Dépasser ce taux réduit considérablement sa durée de vie.

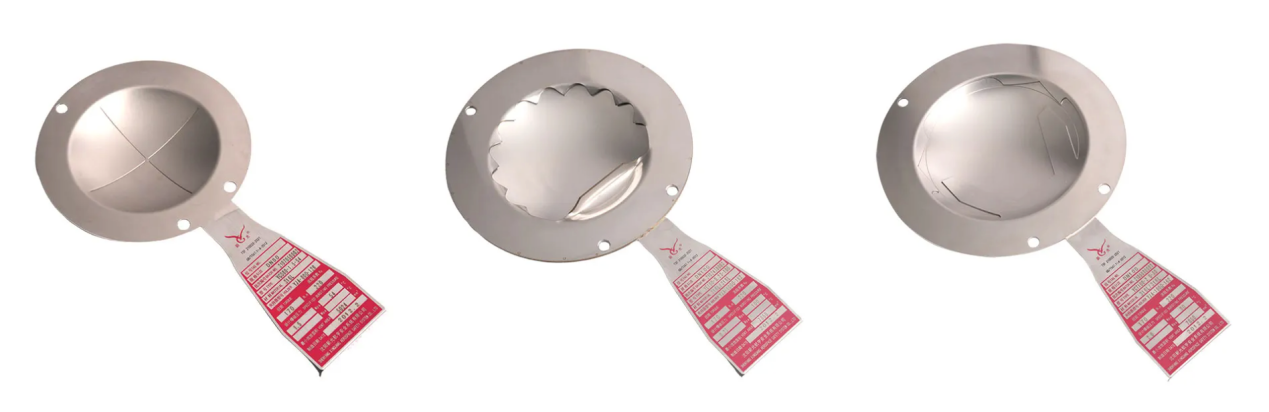

La mécanique supérieure des disques de rupture à action inverse :
Le disque de rupture à action inversée représente une avancée majeure en matière de sécurité des procédés. Dans cette conception, le disque est installé à l'envers par rapport à un disque traditionnel. La pression du procédé est appliquée sur la face convexe (la partie bombée extérieure) du dôme.
Au lieu d'étirer le métal, la pression du système le comprime. Le disque est soumis à une charge de compression. Lorsque la pression d'éclatement est atteinte, le dôme se déforme mécaniquement et se rompt (s'inverse), puis il est découpé par des lames de couteau ou se déchire proprement le long de lignes gravées au laser.
Pourquoi l'action inverse domine-t-elle dans la gestion de la fatigue ?
Les métaux sont intrinsèquement beaucoup plus résistants et résilients sous compression que sous tension. Comme le dôme d'un disque à action inverse n'est pas étiré en fonctionnement normal, il ne subit pas la même fatigue moléculaire qu'un disque à action directe lors des pulsations de pression.
Cette résilience structurelle offre deux avantages opérationnels majeurs :
Rapports de fonctionnement ultra-élevés :Les disques à action inverse peuvent fonctionner sans problème à 90 % à 95 % de leur pression d'éclatement nominale. Vous pouvez ainsi exploiter votre procédé bien plus près de la pression maximale admissible de service (PMA) de votre cuve sans craindre une défaillance prématurée du disque.
Une vie de fatigue quasi infinie :Dans les applications à cycles élevés, un disque à action inverse rainuré de haute qualité peut supporter des centaines de milliers de cycles de pression sans que sa précision d'éclatement ne soit altérée. Sa durée de vie surpasse largement celle d'un disque à action directe.
Avantages supplémentaires des disques à action inverse.
Au-delà de leur durée de vie en fatigue, les disques à action inverse offrent d'autres avantages essentiels qui en font la norme moderne pour les usines chimiques et pétrochimiques :
Résistance totale au vide :Comme le dôme est déjà orienté vers l'extérieur, la plupart des disques à action inverse peuvent résister à un vide total du système sans nécessiter de supports mécaniques supplémentaires pour le vide.
Conception non fragmentée :Lorsqu'un disque à action inverse se déforme et se déchire le long de ses lignes de pré-découpe, il s'ouvre net en formant une structure en forme de pétales. Cette caractéristique les rend idéaux pour isoler les soupapes de sûreté en aval, car aucun fragment métallique ne risque d'être projeté à l'intérieur de la soupape.
Faire le bon choix.
Bien que les disques à action directe restent utiles (et rentables) pour les applications à pression statique ou les environnements à basse pression, le disque de rupture à action inverse est le choix incontesté pour les systèmes dynamiques, pulsatoires et à haut rendement.
